Монтаж воздуховода для дизельных пушек непрямого нагрева моделей TK-80ID, TK-170ID, TK-240ID
Дизельные пушки непрямого нагрева TIGER KING предназначены для использования в помещении с постоянным пребыванием людей. Нагрев эти пушки производят за счет конвекционного нагрева, т.е. пушки всасывают воздух, нагревают его и опять подают в помещение, за счет многократного прохождения воздуха через пушку, постепенно нагревается весь воздух в помещении. Однако иногда возникают ситуации, что пушку нельзя установить в помещении. Например, когда шум от работы дизельной пушки мешает работе людей находящихся в помещении. В таких случаях дизельную пушку приходится размещать на улице и подавать нагретый дизельной пушкой воздух в помещение по воздуховоду.
Если Вы хотите купить дизельную пушку непрямого нагрева TIGER KING ТК-80ID, TK-170ID, TK-240ID и подавать теплый воздух от пушки в помещение по воздуховоду Вам могут пригодиться комплект для монтажа и рекомендации по устройству такого воздуховода. Для подачи теплого «полезного» воздуха можно использовать воздуховод выполненный из полимерного материала с диапазоном рабочей температуры -30 + 100 град С. При этом общая длина воздуховода не должна превышать 3м.п. Место стыковки воздуховода с выходом теплообменника нагревателя должно быть изолировано теплоизолирующим несгораемым материалом толщиной не менее 5мм. Комплект для монтажа воздуховода (Рис.1) содержит:
Рисунок 1
1. Воздуховод (2м.п.) – 1шт.
2. Теплоизолирующий материал (базальтовый утеплитель 780х230х10мм) – 1шт.
3. Хомут металлический 270-290мм – 2шт.
Рекомендуемый процесс монтажа воздуховода:
1. Обернуть теплоизолирующим материалом выход теплообменника нагревателя с таким расчетом, чтобы материал выступал за кромку теплообменника на 20-30 мм. Зафиксировать материал на теплообменнике хомутом на расстоянии 150 мм от кромки. См отрите рис.2
Рисунок 2

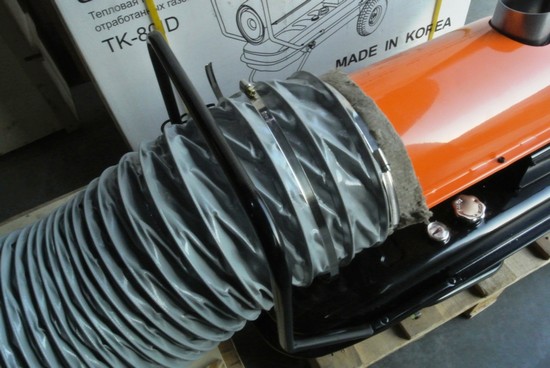

2. Аккуратно надвинуть воздуховод на теплообменник поверх теплоизолирующего материала примерно на 100-130мм. Контролировать, чтобы теплоизолирующий материал не сдвигался с места и не имел складок. Особенно важно расправить материал снизу, под теплообменником. Зафиксировать воздуховод металлическим хомутом. Смотрите рис.3
Рисунок 3

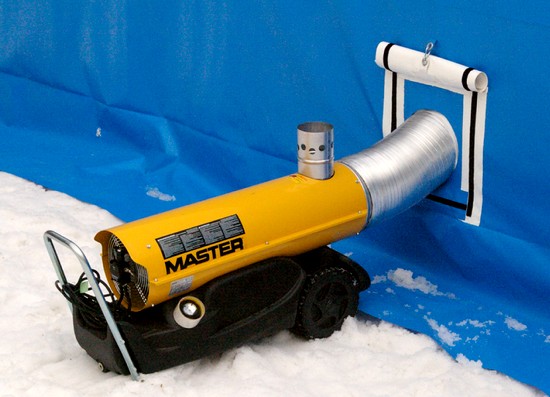

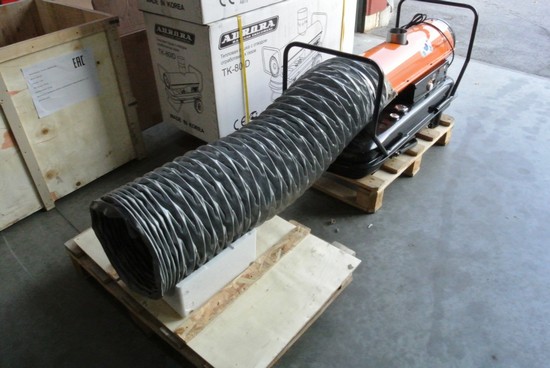

3. Для надежной и безопасной эксплуатации следует располагать воздуховод таким образом, чтобы его траектория не имела поворотов более 20 по горизонтали и 15 по вертикали. Пример безопасной траектории смотрите на рис.4
Рисунок 4
